旋振筛产品介绍

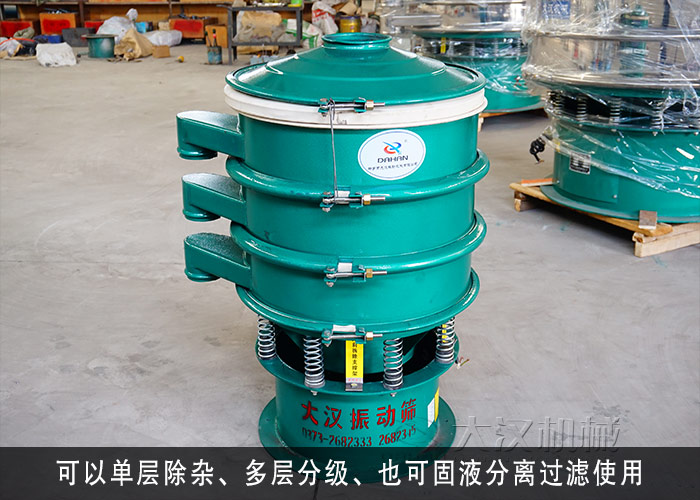

旋振筛作为一种高精度细粉筛分设备，适用于粒、粉、粘液等物料的筛分过滤。旋振筛在机身与物料接触部分均采用304不锈钢材质，机座部分则采用普碳钢材，也可根据客户的要求设计成304不锈钢材质。可以单层除杂、多层分级、也可固液分离过滤使用，筛面层数1-5层，可分2-6个出料口，筛分精度高、效率高。

旋振筛工作原理

旋振筛主要由进料口、防尘盖、出料口、束环、筛网、配重块、上部重锤、振动体、振动电机、弹簧、下部重锤、机座等部分组成。

旋振筛动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，然后完成筛分工作。

旋振筛特点

1.体积小、重量轻、移动方便；

2.筛分精度高、效率高，筛分可达500目（28微米）过滤可达5微米；

3.密封性能好，筛网不阻塞、粉末不飞扬；

4.网架设计独特，筛网使用长久，换网方便，仅需3—5分钟，且操作、清洗简单方便；

5.可单层或多层使用，出料口方向(360°)可调整，粗、细料自动排出，可自动化或人工作业；

与物料接触部位为用不锈钢制作；

6.可定制。

旋振筛适用范围

圆形振动筛广泛应用于食品、化工、医药、冶金等行业，任何颗粒、粉末、粘液一定范围内均可筛选， 如：米粉、奶粉、豆浆、油漆、纯碱、柠檬粉、橡胶、塑料、中药粉、电磁材料、金属粉末、焊条粉末、石英砂等。

旋振筛技术参数

型 号	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直径mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
筛网面积m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
筛网规格（目）	2-500	2-500	2-500	2-500	2-500	2-500	2-500
进料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30	<Φ10	<Φ15	<Φ20
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效筛面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
层数	1-5	1-5	1-5	1-5	1-5	1-5	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3
